一、彩色纏繞膜的兩大核心性能平衡之道

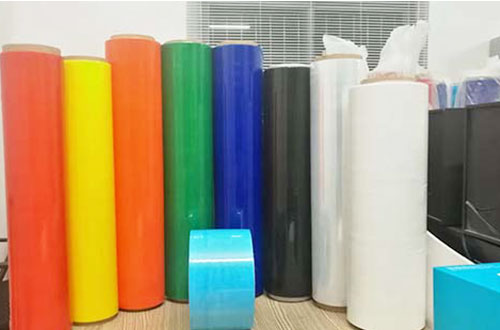

彩色纏繞膜在物流包裝領(lǐng)域越來越受歡迎，但用戶常常面臨一個兩難選擇：顏色鮮艷持久的產(chǎn)品往往拉伸性能不足，而拉伸性能優(yōu)異的又難以保持色彩穩(wěn)定性。要解決這一矛盾，首先需要了解影響這兩大性能的關(guān)鍵因素。

1. 原材料選擇的黃金比例

優(yōu)質(zhì)彩色纏繞膜通常采用三層共擠工藝，其中中間層負(fù)責(zé)力學(xué)性能，內(nèi)外層則專注色彩表現(xiàn)和表面特性。基材樹脂的選擇至關(guān)重要，LLDPE（線性低密度聚乙烯）因其優(yōu)異的拉伸性能成為**，添加適量比例的mLLDPE（茂金屬聚乙烯）可進一步提升拉伸強度。顏料載體樹脂通常選擇與基材相容性好的特殊牌號，添加比例控制在3%-8%之間，過多會影響力學(xué)性能，過少則色彩不飽滿。

2. 色母粒技術(shù)的突破

傳統(tǒng)色母粒是影響拉伸性能的主要瓶頸。新一代復(fù)合型色母粒采用納米分散技術(shù)，將顏料粒子細(xì)化至微米級，大大降低了對基材力學(xué)性能的影響。部分高端產(chǎn)品還添加了紫外線吸收劑和光穩(wěn)定劑，在保證色彩鮮艷度的同時，提升了戶外耐候性。選擇色母粒時應(yīng)注意其耐溫性能，必須能夠承受薄膜生產(chǎn)過程中的高溫擠出環(huán)境。

3. 生產(chǎn)工藝的精細(xì)調(diào)控

擠出溫度對色彩和性能都有顯著影響。溫度過高會導(dǎo)致顏料分解變色，溫度過低則影響材料塑化和拉伸性能。通常將各區(qū)溫度控制在180-220℃之間，根據(jù)具體配方微調(diào)。吹脹比和牽引比的選擇也至關(guān)重要，建議控制在2.5-3.5范圍內(nèi)，既能保證薄膜的縱向/橫向強度平衡，又不會對色牢度產(chǎn)生負(fù)面影響。冷卻工藝同樣關(guān)鍵，采用內(nèi)冷系統(tǒng)配合適中的風(fēng)環(huán)風(fēng)速，可獲得更均勻的結(jié)晶結(jié)構(gòu)。

二、提升色牢度的專業(yè)技術(shù)方案

色彩脫落和褪色是彩色纏繞膜*常見的質(zhì)量問題，通過以下方法可顯著改善色牢度表現(xiàn)。

1. 預(yù)處理工藝優(yōu)化

基材表面處理是提高色牢度的基礎(chǔ)。采用電暈處理技術(shù)，將薄膜表面張力提升至38dyn/cm以上，可以大幅改善顏料附著力。處理功率控制在8-15W·min/m2為*，功率不足則效果不明顯，過高則可能損傷基材。處理后的薄膜應(yīng)在48小時內(nèi)使用，避免表面張力衰減。對于特殊應(yīng)用場景，還可考慮等離子處理等更**的表面改性技術(shù)。

2. 顏料體系的科學(xué)配比

有機顏料色彩鮮艷但耐候性差，無機顏料穩(wěn)定性好但色彩不夠亮麗。現(xiàn)代解決方案是采用有機-無機復(fù)合顏料體系，兼顧兩者的優(yōu)點。關(guān)鍵是要選擇經(jīng)過表面處理的顏料品種，提高其在樹脂中的分散性。配比上建議有機顏料占比不超過總顏料量的30%，并添加適量的分散劑和偶聯(lián)劑。對于紅色、紫色等易褪色系，需要額外添加0.5%-1%的紫外線吸收劑。

3. 使用環(huán)境適應(yīng)性改良

不同使用環(huán)境對色牢度的要求各異。室內(nèi)存儲產(chǎn)品重點考慮摩擦色牢度，可添加硅類爽滑劑降低表面摩擦系數(shù)。戶外用膜則需要強化耐光色牢度，建議采用含有苯并三唑類光穩(wěn)定劑的配方。高溫高濕環(huán)境應(yīng)選擇耐水解性能好的顏料體系，并添加吸濕劑控制薄膜含水率。食品接觸用途必須使用符合FDA標(biāo)準(zhǔn)的食品級顏料和助劑。

三、拉伸性能的保障措施

在確保色彩表現(xiàn)的同時，如何維持優(yōu)異的拉伸性能是技術(shù)關(guān)鍵。

1. 分子結(jié)構(gòu)設(shè)計原理

通過控制樹脂的分子量分布，可以獲得理想的拉伸性能。窄分布的樹脂拉伸強度高但延展性差，寬分布的則相反。**方案是采用雙峰分布樹脂，同時具備高強度和高延伸率。分子鏈支化度的控制也很重要，短支鏈有利于提高拉伸強度，長支鏈則改善撕裂性能。現(xiàn)代催化技術(shù)可以精確調(diào)控這些結(jié)構(gòu)參數(shù)。

2. 增強體系的創(chuàng)新應(yīng)用

傳統(tǒng)增強填料會嚴(yán)重影響薄膜透明度和色彩表現(xiàn)。納米級增強材料是理想選擇，如納米碳酸鈣、納米高嶺土等，添加量1%-3%即可顯著提升力學(xué)性能而不影響外觀。另一種創(chuàng)新方案是使用微纖維增強技術(shù)，在基體中形成網(wǎng)絡(luò)結(jié)構(gòu)。彈性體改性也是常用方法，選擇與基材相容性好的POE或EPDM，添加量控制在5%-8%。

3. 拉伸工藝的精確控制

預(yù)拉伸工藝對*終性能影響巨大。溫度是首要控制參數(shù)，**拉伸溫度通常比樹脂熔點低10-15℃。拉伸速率應(yīng)保持穩(wěn)定，過快會導(dǎo)致應(yīng)力集中，過慢則影響生產(chǎn)效率。多級拉伸工藝往往能獲得更好的性能均衡，如**行低溫低倍率拉伸，再進行高溫高倍率拉伸。拉伸后的熱定型處理可以消除內(nèi)應(yīng)力，提高尺寸穩(wěn)定性。

四、特殊應(yīng)用場景解決方案

針對不同行業(yè)的特殊需求，彩色纏繞膜需要定制化的解決方案。

1. 冷鏈物流專用彩膜

低溫環(huán)境下普通彩膜容易變脆斷裂。解決方案是采用耐寒配方，選擇低結(jié)晶度的PE牌號，并添加抗寒增塑劑。色彩系統(tǒng)要選用低溫穩(wěn)定性好的顏料，避免冷凍后變色。建議增加薄膜厚度10%-15%作為低溫補償。表面處理要特殊設(shè)計，確保在冷凝環(huán)境下仍能保持良好的粘性。

2. 重型機械包裝方案

針對金屬設(shè)備的重型包裝，需要開發(fā)高強度的彩色纏繞膜。基材采用HDPE/LLDPE合金體系，厚度通常要求30μm以上。色彩系統(tǒng)要具備優(yōu)異的抗磨性能，避免運輸過程中磨損掉色。建議采用深色系設(shè)計，可以更好地遮蓋運輸過程中產(chǎn)生的輕微污染。邊緣保護要特別加強，可采用雙色共擠工藝，在易磨損部位使用特殊配方的保護層。

3. 高端商品展示包裝

**品、電子產(chǎn)品等高端包裝對色彩要求*為嚴(yán)格。需要采用高透明度的基材樹脂，配合高顯色度的顏料系統(tǒng)。色彩公差控制要嚴(yán)格，ΔE應(yīng)小于1.5。表面光澤度要求高，可通過特殊模頭設(shè)計和拋光輥筒來實現(xiàn)。防偽功能也很重要，可加入特殊熒光顏料或光學(xué)變色元素。

五、質(zhì)量評估與選購指南

選購優(yōu)質(zhì)彩色纏繞膜需要關(guān)注以下關(guān)鍵指標(biāo)。

1. 色牢度測試方法

摩擦色牢度測試：用標(biāo)準(zhǔn)白布以規(guī)定壓力摩擦一定次數(shù)，評估脫色程度。耐光色牢度測試：用氙燈老化儀模擬陽光照射，測量色彩變化。遷移性測試：將薄膜與白色基材緊密接觸，在特定溫濕度條件下放置后檢查是否染色。實際使用測試：模擬真實包裝和運輸環(huán)境，全面評估色彩保持性。

2. 拉伸性能評估標(biāo)準(zhǔn)

斷裂伸長率應(yīng)≥400%，優(yōu)質(zhì)產(chǎn)品可達500%以上。拉伸強度縱向≥20MPa，橫向≥18MPa。抗穿刺強度需≥5N/μm。**變形率應(yīng)≤15%，反映材料的彈性恢復(fù)能力。同時要測試不同溫度下的性能變化，確保環(huán)境適應(yīng)性。

3. 綜合性能平衡指標(biāo)

優(yōu)質(zhì)彩色纏繞膜應(yīng)該達到"80-80"標(biāo)準(zhǔn)：即色牢度保持率80%以上，拉伸性能保持率80%以上。具體可通過性能比來評估：將彩色膜的各項指標(biāo)與同規(guī)格透明膜對比，保持80%以上的性能即為合格。使用壽命也是重要指標(biāo)，戶外用膜應(yīng)保證6個月不顯著褪色，12個月不粉化開裂。

通過原材料創(chuàng)新、工藝優(yōu)化和精準(zhǔn)的配方設(shè)計，現(xiàn)代彩色纏繞膜已經(jīng)能夠很好地兼顧色牢度和拉伸性能。用戶在選購時應(yīng)根據(jù)具體應(yīng)用場景，明確性能優(yōu)先級，選擇經(jīng)過實際驗證的可靠產(chǎn)品。與供應(yīng)商充分溝通使用需求，必要時可提供樣品進行實地測試，確保產(chǎn)品能夠滿足特定的包裝要求。
